TO 封装激光二极管：封装形式到底在多大程度上决定器件性能

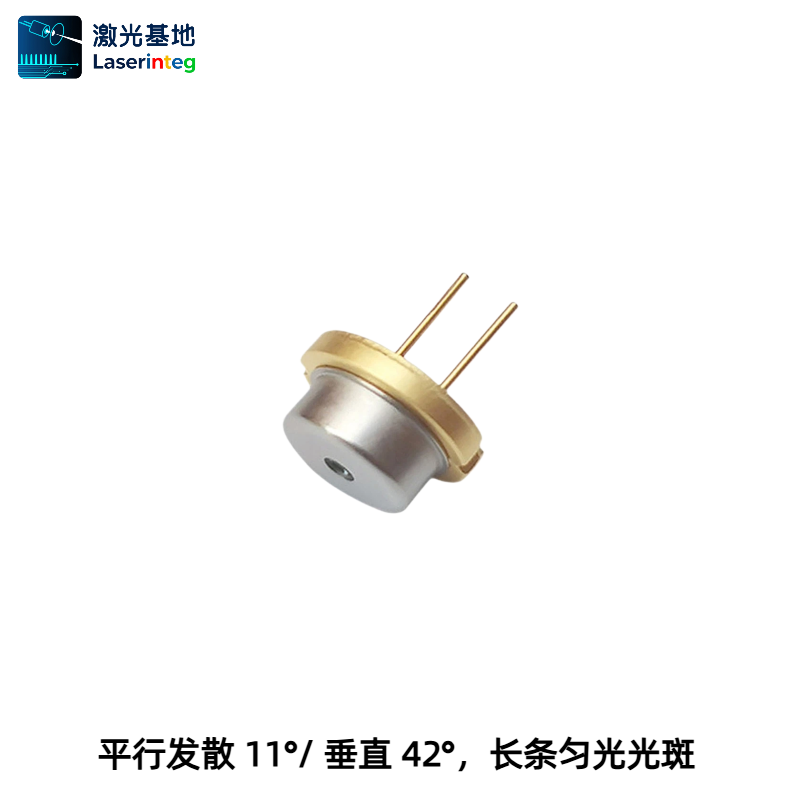

激光二极管裸芯片仅有数百微米，本身只具备发光能力，真正决定器件落地表现的是封装工艺与封装结构。TO‑CAN 是工业、科研、消费激光领域应用最广的金属气密封装，TO56、TO9、TO5、TO38 等不同 TO 规格，不只是外观尺寸差异，它直接影响热阻、波长稳定性、输出功率上限、光纤耦合效率、ESD 耐受、器件寿命，甚至 COD（光学灾变损伤）阈值。很多工程师选型只看波长、功率参数，忽略封装形式，导致整机出现温漂大、功率上不去、长期光衰快、莫名失效等一系列问题。
一、热管理：TO 封装最核心的性能分水岭
激光二极管电光转换效率大多在 10%‑60%，其余电能全部转化为热量，芯片有源区的结温是一切性能的源头。TO 封装的底座直径、热沉材质、芯片贴装方式，共同决定结‑壳热阻，而热阻直接连锁影响多项关键指标。
同样芯片，放在不同 TO 管座中，热阻会拉开明显差距：TO38/TO46 小尺寸封装底座面积有限，热阻普遍偏高，适合百毫瓦以内低功率；TO56 是行业主流，底座更大，热阻中等，覆盖几十毫瓦到数百毫瓦；TO9 管座导热面积进一步放大，可支撑瓦级连续输出，是中大功率 TO 封装首选。
热阻带来的连锁后果体现在三个方面：
波长漂移：FP 型激光二极管典型温漂 0.3‑0.5nm/℃，结温越高，波长红移越严重，精密光谱、光纤耦合场景会直接出现工作点偏移、耦合效率下降，甚至纵模跳变，输出光斑不稳定。
输出功率与 COD 阈值：结温升高，芯片腔面损伤阈值下降，同等芯片，差的 TO 封装会让器件远达不到标称功率，强行拉电流极易发生 COD 永久损坏。
寿命与光衰：结温每升高若干摄氏度，器件老化速度成倍加快。很多同型号芯片，TO56 共晶焊接版本可以长期满功率运行，银胶粘接的普通 TO56，连续工作便快速光衰，这里不完全是芯片差异，而是封装界面工艺造成的热阻差距。
这里需要纠正一个常见误区：不是 TO 型号大就一定散热好。同是 TO56，共晶焊、倒装贴装、CuW 热沉的器件热阻远优于银胶粘接版本。劣质工艺的 TO56，散热表现甚至不如工艺精良的小尺寸 TO 器件，选型不能只看外壳型号，必须关注规格书的热阻参数。
二、光学性能：封装结构决定耦合与光束质量上限
TO 封装不只是保护外壳，窗口玻璃、管帽高度、内部空间，直接约束光学表现。
窗口材质与透过率：标准 TO 窗口为硼硅玻璃，可见光、近红外透过率优秀；紫外、深红外波段需要更换特殊光学窗口。窗口镀膜质量差，会引入反射回光，回光反馈会扰动激光模式，造成功率抖动、光谱噪声，严重时会反向损伤芯片腔面。
内部空间与耦合适配：TO56 内部空间充足，可集成内置准直透镜，简化外部光路；TO9 内部空间更大，可容纳快轴准直 FAC 镜片，适配高功率光束整形。小尺寸 TO 管帽内部空间局促，很难内置光学元件，外部光路设计难度更高。
光纤耦合效率：TO 管座同轴度、管帽同心度、芯片装配偏移，全部由封装工艺决定。同一批芯片，封装同轴度差，光纤耦合效率可以相差十几个百分点。很多人调试耦合光路反复达不到预期，根源是 TO 封装本身装配偏差，并非外部透镜问题。
带 PD 监控光电二极管的 TO 封装，内部增加一颗背光接收芯片，依靠 PD 采集背光实现 APC 自动功率控制闭环。带 PD 与不带 PD，属于封装结构差异，直接决定整机是开环恒流驱动还是闭环功率控制，宽温连续工作场景，带 PD 的 TO 封装可以大幅抑制温度带来的功率漂移。
三、电气特性：封装带来寄生参数影响调制与抗静电能力
很多人以为电气性能只取决于芯片，实际上 TO 引脚、键合金丝长度、管座结构会引入寄生电感与寄生电容，对高速调制、脉冲工作产生影响。
小引脚 TO 封装金丝引线长，寄生电感偏大，高速调制下上升沿、下降沿会被劣化；TO9 等大功率 TO 采用粗金丝、短键合，寄生参数更低，更适合高频脉冲驱动。对于纳秒级脉冲、高速调制的应用，TO 封装的寄生参数不可忽视，会直接限制调制带宽。
同时 TO 封装会影响 ESD 耐受等级。TO 金属外壳接地设计、内部是否集成齐纳保护二极管，都属于封装环节实现。同样芯片，带内置 ESD 保护的 TO56，静电耐受显著高于无保护版本。激光二极管芯片本身对静电极其敏感，封装层面的防护缺失，会导致生产、装配过程器件莫名损坏，量产良率大幅下滑。
四、可靠性与环境适应性：气密封装决定长期生命周期
TO‑CAN 属于金属气密封装，金属管座与管帽激光封焊，腔体内部充惰性气体，隔绝水汽、氧气侵入芯片腔面与键合点。
如果封装气密性不达标，潮湿环境下水汽缓慢渗入，会造成腔面氧化、金丝键合点腐蚀，短期测试看不出异常，长期运行光衰持续恶化，器件寿命大幅缩短。
不同 TO 封装机械强度也存在差异：TO9 底座厚重，抗振动、抗冲击能力更强，适合工业设备、车载、户外设备；小型 TO 管座薄，机械应力敏感，振动环境下键合点容易疲劳失效。
对比蝶形封装：TO 封装没有内置 TEC 温控，无法主动控温，所以 TO 器件更适合温度变化幅度有限场景；蝶形封装集成 TEC、隔离器，热阻更低，但成本、体积远高于 TO‑CAN，二者定位不同，不能简单替代。
五、选型总结：如何根据封装形式评估器件
功率维度：＜100mW 可选 TO38/TO46；100‑800mW 优先 TO56；瓦级连续输出优先 TO9；不要把大功率芯片强行塞进小 TO 封装，热阻瓶颈无法靠外部散热器完全抵消。
热阻优先于外壳型号：优先查阅规格书结‑壳热阻，同样 TO 型号，共晶焊优于银胶焊，CuW 热沉优于普通铜热沉。
工作模式：连续长时间工作，优先选带 PD 监控的 TO 封装，便于 APC 闭环；脉冲短时工作，可选用无 PD 版本降低成本。
光路耦合场景：光纤耦合、精密光学，关注 TO 封装同轴度、窗口镀膜；高速调制场景，留意封装寄生电感参数。
环境条件：工业、户外、宽温工况，确认是激光焊气密封装，避开劣质缝焊漏气器件。
TO 封装形式不是简单的外壳外壳，它是芯片性能向外释放的桥梁。相同激光芯片，换不同 TO 封装，输出功率上限、波长稳定性、耦合效率、使用寿命都会出现明显差距。实际项目中，不能只看波长、标称功率参数，需要把 TO 封装规格、热阻、贴装工艺、气密性能纳入选型评估，才能避免后期整机出现性能漂移与非芯片性失效。
