激光雕刻模组PWM调试教程：占空比、频率参数设置全攻略
很多DIY激光雕刻、桌面激光切割机用户，都会遇到雕刻深浅不均、切割边缘毛边、光斑闪烁、烧糊穿孔、浅色底纹断层等问题。90%的新手故障，根源并非模组硬件损坏，而是PWM频率与占空比参数匹配不当。

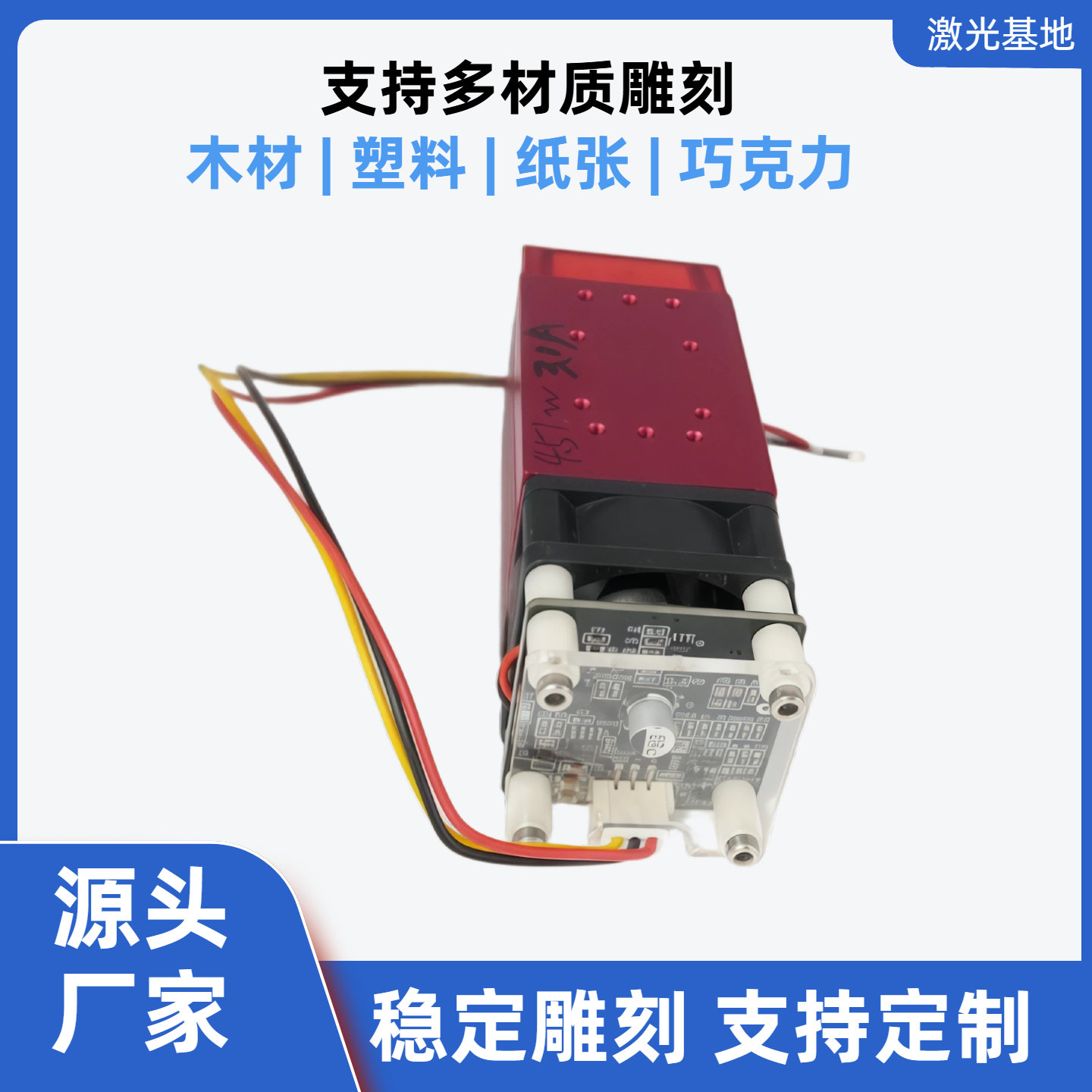

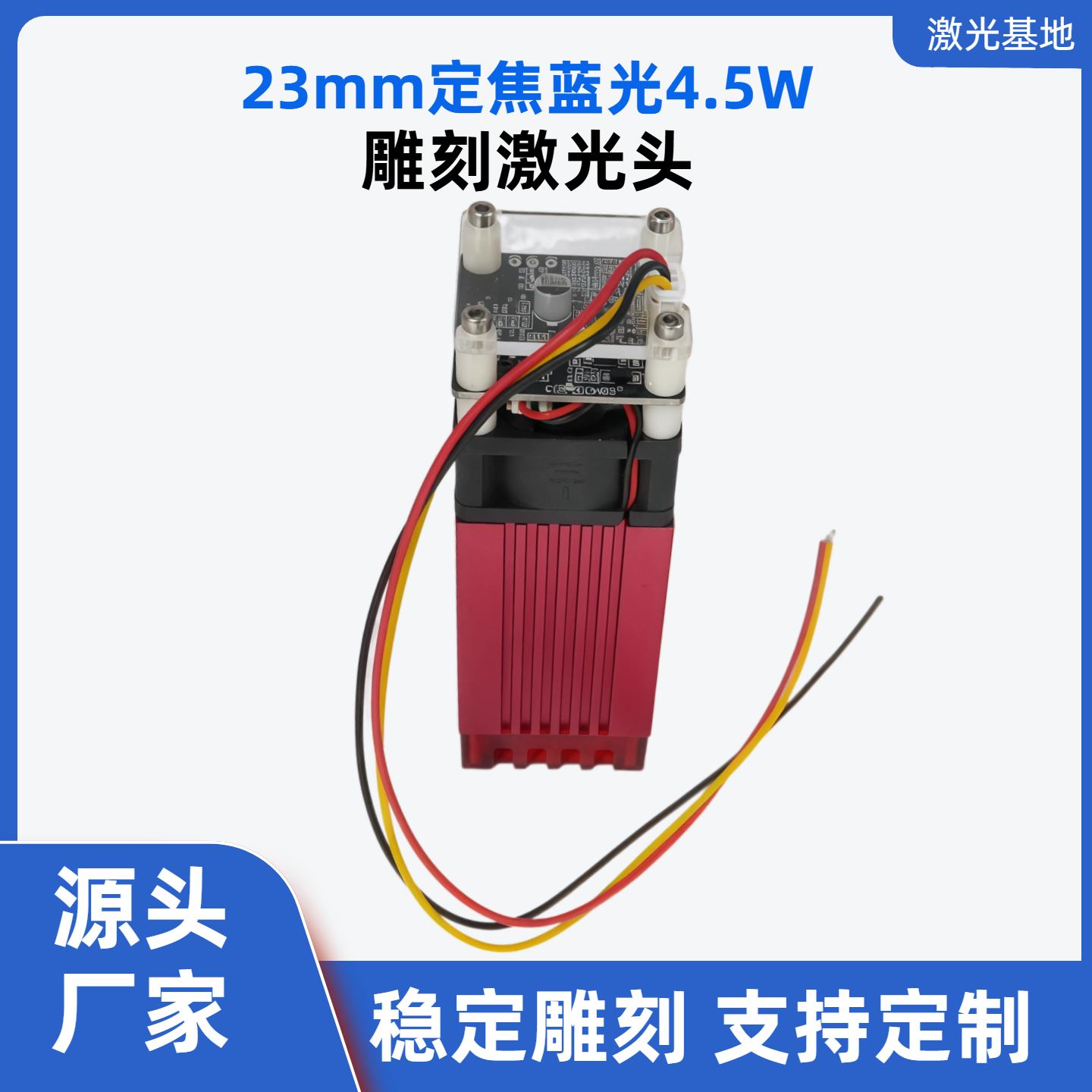

PWM是激光模组的核心调速调功率信号，精准调试频率和占空比，能直接提升雕刻精度、切割平整度，延长激光二极管使用寿命。本文为原创实操教程，从零讲解激光模组PWM核心原理、参数标准、分步调试方法、不同材质参数配比及故障排查，适配绝大多数桌面405nm、450nm蓝光激光雕刻模组，新手零基础也能快速上手。
一、先搞懂核心：激光模组PWM是什么？
PWM即脉冲宽度调制，激光雕刻模组并非恒定发光，而是通过高频开关脉冲信号控制激光输出功率，系统通过调整脉冲的“切换速度”和“发光时长”，实现0-100%功率无级调节，相比传统电位器模拟调压，PWM控制稳定性更高、精度更强、无功率漂移、发热更低，是目前桌面激光设备的主流控制方式。
激光PWM参数核心只有两个，也是本次调试的重点：PWM频率、PWM占空比，二者分工明确、互不替代，必须搭配调试。
二、PWM频率&占空比核心参数详解
1、PWM频率：控制激光开关速度（单位：Hz）
PWM频率指激光模组每秒开关发光的次数，频率高低直接决定光斑稳定性和雕刻质感，是基础核心参数。
- 低频（100Hz-1000Hz）：激光开关间隔长，肉眼可见频闪，低速雕刻时会出现明显颗粒感、横纹，光斑闪烁严重，适合厚材料慢速切割，不适合精细雕刻。市面入门模组默认基础频率多为1kHz。
- 中频（2000Hz-5000Hz）：均衡通用区间，无肉眼频闪，光斑均匀，兼顾雕刻细腻度和切割穿透力，适配绝大多数木材、亚克力、皮革常规雕刻切割场景。
- 高频（8000Hz-20000Hz）：光斑极致稳定、无颗粒、无波纹，适合高精度浅雕、照片灰度雕刻、金属打标、纸张精细雕刻，但高频会小幅降低激光瞬时穿透力，厚料切割不适用。
关键结论：雕刻看高频，切割看中低频，盲目调高或调低频率，都会导致工艺报废。
2、PWM占空比：控制激光实际功率（单位：% / 0-255数值）
占空比指一个PWM周期内，激光发光时长的占比，是直接决定激光功率大小的核心参数，也是控制雕刻深浅、切割穿透性的关键。行业内常用两种参数模式：百分比模式（0-100%）、机床数值模式（0-255，M3/M4指令适配）。
- 0%（0数值）：占空比为0，激光完全关闭，无输出；
- 10%-30%（25-75数值）：低功率，浅雕、打标、去除氧化层，不伤基材；
- 40%-70%（100-180数值）：中功率，常规木材、皮革深度雕刻；
- 80%-100%（200-255数值）：满功率，厚料切割、深度开槽，长期满功率运行会加速模组老化。
避坑重点：占空比≠速度！很多新手雕刻发虚、切不透，一味拉高占空比，反而导致材料烧糊、光斑发散，正确逻辑是「占空比定功率，速度定深浅，频率定质感」。
三、调试前准备：设备&软件基础设置
本次教程适配主流控制板（GRBL、Klipper、瑞达、维宏）及通用软件（LightBurn、LaserGRBL），调试前完成基础准备，避免参数无效。
1、硬件检查
- 激光模组接线牢固，PWM信号线无虚接、短路，避免信号紊乱导致功率跳动；
- 聚焦光斑校准完成，焦距不准，再好的PWM参数也无法出高精度效果；
- 散热风扇正常运转，高频PWM工作时模组发热增加，散热不良会导致功率衰减。
2、软件基础配置
- 关闭软件“自动功率补偿”“智能调光”功能，手动锁定PWM参数，避免系统自动干预调试数据；
- 确认控制模式为PWM功率调节，而非模拟量调压，维宏等控制器需在参数界面手动切换；
- GRBL固件默认PWM频率1kHz，如需高频雕刻，需提前固件解锁或软件强制覆盖频率。
四、从零开始！PWM频率+占空比分步调试教程
采用「先定频率、后调占空比、最后匹配速度」的标准调试流程，循序渐进，一次调试永久适配。
第一步：锁定PWM频率（质感打底）
根据加工场景选定固定频率，优先固定频率再微调功率，切勿频繁切换频率调试占空比。
通用场景频率标准（直接照搬）
- 照片灰度雕刻、高清浅雕、金属打标：10000Hz-15000Hz，消除颗粒横纹，灰度过渡自然；
- 木板、亚克力、皮革常规雕刻：3000Hz-5000Hz，质感与效率均衡；
- 3mm以上厚木、硬纸板切割：800Hz-2000Hz，保留瞬时激光穿透力，提升切割效率；
- 纸张、布料、胶片精细切割：5000Hz-8000Hz，功率柔和，不烧边、不穿孔。
操作方法（LightBurn为例）：打开图层设置，进入高级模式，手动开启频率覆盖，输入对应数值，保存参数即可生效；Klipper系统可通过配置文件直接设定PWM频率参数。
第二步：梯度调试PWM占空比（精准控功率）
频率固定后，通过梯度测试找到当前材质、速度下的最优占空比，杜绝凭感觉调参。
1、制作梯度测试图
绘制10格测试条，每格占空比递增10%（10%-100%），固定雕刻速度（常规300mm/s）、固定焦距、固定频率，一次性雕刻完成。
2、筛选最优参数
- 最优区间标准：雕刻颜色均匀、无空白断层、无发黑烧糊、边缘无毛刺；
- 浅色浅雕：选择刚好显色、无底色烧焦的最低占空比，保证画面干净；
- 深色深雕：选择显色饱和、无光斑扩散的占空比，避免功率过高导致边缘虚化。
第三步：速度+PWM参数联动校准（最终定型）
PWM参数不能脱离速度单独使用，速度越快，所需最优占空比越高，反之则越低，核心联动公式：速度提升→适当提高占空比；速度降低→适当降低占空比，避免低速高功率烧材、高速低功率发虚。
实操标准：高速雕刻（500mm/s以上）占空比上浮10%-20%，低速精雕（100mm/s以下）占空比下调10%-15%。
五、主流材质PWM参数对照表（直接套用）
整理日常高频使用场景成熟参数，无需反复调试，新手直接复制使用，大幅提升出图成功率。
- 松木/桐木（浅色软木）：频率4000Hz，雕刻占空比35%-55%，切割占空比70%-85%；特点：功率不宜过高，容易烧黑起毛
- 亚克力（透明/磨砂）：频率6000Hz，雕刻占空比40%-60%，切割占空比80%-95%；特点：高频无波纹，切割边缘透亮无毛刺
- 牛皮/人造皮革：频率5000Hz，雕刻占空比30%-50%，切割占空比65%-80%；特点：低功率显色，避免皮革硬化焦边
- 不锈钢/金属打黑：频率12000Hz，占空比60%-75%；特点：高频稳定，打黑均匀不发白
- 纸张/卡纸：频率8000Hz，占空比20%-35%；特点：低功率高频，精准切割不烧边、不穿孔
- 密度板/硬木：频率3000Hz，雕刻占空比50%-70%，切割占空比90%-100%；特点：中低频提升穿透力，避免切不透、深浅不均
六、常见PWM调试故障&解决方案
针对性解决调试中高频问题，快速定位参数错误，无需排查硬件。
1、雕刻表面有横纹、颗粒感重
故障原因：PWM频率过低，激光频闪严重，开关间隔肉眼可识别
解决方案：直接上调频率至3000Hz以上，照片雕刻建议10000Hz+，无需调整占空比
2、图案深浅不均、局部发虚断层
故障原因：占空比过低、高速运行功率跟不上，或频率过高降低瞬时穿透力
解决方案：适当上浮10%-15%占空比，精细雕刻降低运行速度，厚料雕刻下调频率
3、雕刻/切割边缘烧糊、发黑严重
故障原因：占空比过高、低速运行功率堆积，频率过低热量集中
解决方案：降低占空比，小幅上调频率，低速加工务必降低功率，搭配吹气散热
4、激光闪烁、功率跳动不稳定
故障原因：PWM参数与固件不匹配、信号线干扰、参数频繁切换
解决方案：锁定固定频率，关闭自动调光，检查接线屏蔽，避免参数频繁改动
5、高频下切不透材料
故障原因：高频PWM牺牲瞬时穿透力，适合雕刻不适合切割
解决方案：切割场景统一降至1000-3000Hz，同步小幅拉高占空比
七、高阶调试技巧（提升成品质感）
- 雕刻切割参数分离：雕刻用高频低占空比，保证细腻度；切割用低频高占空比，保证穿透力，不要一套参数通用所有工序；
- 避免100%满占空比长期使用：满功率无调节余量，极易导致光斑发散、模组老化，日常加工最高90%-95%即可；
- 灰度雕刻精准调参：灰度图依赖PWM细腻调节，必须开启10bit高精度PWM模式，高频区间微调占空比，保证明暗过渡自然；
- 新机必做参数校准：不同模组激光阈值不同，新机、更换模组后，必须重新做PWM梯度测试，不要套用旧机参数。
激光雕刻模组PWM调试的核心逻辑：频率定质感，占空比定功率，速度定深浅。新手调试无需盲目试错，牢记「精细雕刻高频低功率、厚料切割低频高功率」的核心原则，按照固定频率、梯度测占空比、速度联动校准的流程操作，即可彻底解决横纹、烧糊、发虚、切不透等问题。
熟练掌握PWM参数调试后，不仅能大幅提升雕刻切割成品精度，还能有效降低模组损耗、延长设备使用寿命，适配绝大多数桌面激光雕刻机日常加工需求。
