532nm 绿光模组温漂大怎么解决？原理分析 + 全套整改方案
在激光雕刻、标线、定位指示、光学检测等场景中，532nm 绿光模组凭借人眼高感光特性被广泛使用。很多工程人员在实测时会遇到一个共性难题： 环境温度变化或者模组长时间工作发热后，绿光输出波长偏移、功率跌落、光斑抖动甚至不出光 ，也就是行业所说的温漂问题。
532nm 绿光并非半导体直接发射，依靠 DPSS（固体倍频）方案，对温度极其敏感，温漂现象远比 450nm 蓝光二极管严重。很多客户只更换激光二极管却无法根治温漂，本质是没有找准温漂根源。本文从原理到落地方案，完整讲解 532nm 绿光模组温漂的解决思路。
## 一、532nm 绿光模组为什么温漂大？核心原理
常规 532nm DPSS 绿光结构：808nm 泵浦激光二极管 → Nd:YAG/Nd:YVO4 增益晶体 → KTP 倍频晶体，把红外光倍频转换成 532nm 绿光。
温漂来源主要分为 3 大块：
1. **泵浦 LD 本身温漂**：808nm 泵浦二极管波长随温度漂移，温度每升高 1℃，泵浦波长大约偏移 0.2~0.3nm。增益晶体有窄吸收峰，一旦泵浦波长偏离吸收峰，吸收效率快速下降，绿光功率直接下跌。
2. **倍频晶体 KTP 温度敏感**：KTP 晶体的相位匹配条件对温度非常苛刻，只有在特定温度下才能高效倍频。温度偏离最佳相位匹配点，倍频效率断崖式下降，绿光变弱、红外漏光变多。
3. **热形变带来光路偏移**：模组发热，底座、支架、晶体热胀冷缩，泵浦光斑耦合位置偏移，谐振腔失谐，表现为光斑抖动、功率不稳定。
>
> 区分两个概念：波长温漂、功率温漂。日常大家说的绿光模组温漂，大多是**功率温漂**，温度升高功率衰减；部分光学检测设备，需要控制**波长温漂**。
二、快速自查：判断你的温漂属于哪一类
整改前先定位问题，避免盲目改硬件：
1. 冷机开机功率正常，连续工作几分钟后功率慢慢下降 → 泵浦 LD+KTP 晶体热效应（最常见）
2. 环境温度变化（冬天 / 夏天）功率差异巨大 → 泵浦波长漂移，偏离晶体吸收峰
3. 温度升高，光斑变形、晃动，功率忽高忽低 → 结构热胀冷缩，光路耦合偏移
4. 温度升高后，绿光消失，只有红外光输出 → KTP 完全脱离相位匹配点
三、532nm 绿光模组温漂大，全套解决方法

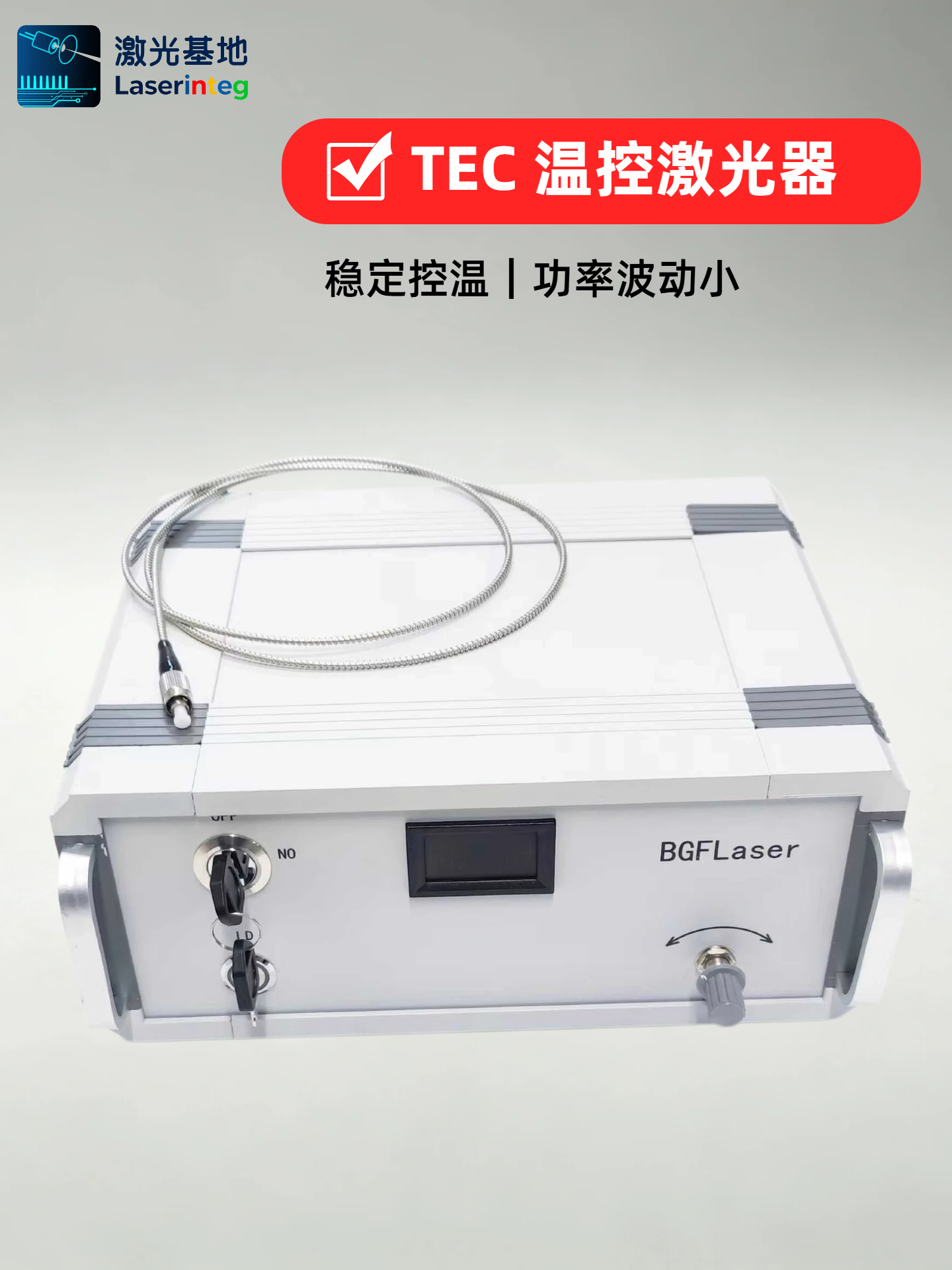

方案 1：增加 TEC 半导体制冷 + NTC 温度闭环控制（高精度首选）
适用场景：光学检测、精密仪器、要求宽温稳定（-20~50℃），对功率 / 波长稳定性要求高。
在泵浦 LD 或者 KTP 晶体基座集成 TEC 制冷片，搭配 NTC 热敏电阻采集温度，通过温控 IC 形成闭环，把核心器件恒定锁定在最佳工作温度。
优点：主动控温，抑制泵浦波长漂移，维持 KTP 相位匹配，温漂抑制效果最强；
缺点：增加功耗、模组体积变大，电路设计复杂，成本上升，需要做好 TEC 散热，防止冷凝结露。
>
> 实操建议：优先控泵浦 LD 温度。如果是高功率 532 模组，条件允许可以双 TEC，分别控泵浦和倍频晶体。
### 方案 2：无源散热优化（低成本，大批量模组首选）
适合激光指示、简易标线、低功率雕刻等对稳定性要求中等的场景，也是最常用的基础整改手段。
1. 增大散热基座：选用高导热 6061/7075 铝基材，加厚底座，增大散热面积；
2. 导热界面填充：LD、晶体座与散热底座之间使用导热垫、导热硅脂，减少热阻；
3. 优化结构设计：避免塑料件紧贴光学腔体，塑料热膨胀系数大；光学支架选用低热膨胀金属；
4. 风道设计：高功率版本增加散热风扇，强制对流，控制腔体温升。
局限：无源散热只能**降低温升幅度**，不能抵消环境温度变化带来的波长漂移。环境温差大时，依然会存在温漂。
方案 3：选用波长锁定泵浦激光二极管（降低泵浦端温漂）
普通 808nm 泵浦 LD 无波长锁定，温度变化波长漂移明显。替换为**FBG 波长锁定 808nm 泵浦管**。FBG 光栅锁定泵浦输出波长，大幅降低泵浦波长随温度的偏移量，保证 Nd 晶体持续高效吸收泵浦光。
优点：不需要 TEC，相比普通 LD 温漂显著改善，电路简单，成本低于 TEC 方案；
缺点：不能解决 KTP 晶体本身的相位匹配温度敏感性，高温极限下依然会有倍频效率下降。适合中低功率、中等稳定要求产品。
### 方案 4：优化 KTP 晶体选型与固定工艺
1. 晶体选型：按需选用温度带宽更宽的倍频晶体，对比常规 KTP，部分改性 KTP、PPLN 晶体相位匹配温度宽容度更高；
2. 晶体固定：晶体夹具不要硬卡死，预留微量热膨胀余量，同时保证导热；避免单点固定造成应力形变；
3. 烘烤除水汽：模组组装前对晶体、腔体内元件烘烤除湿，高温下水汽会腐蚀 KTP，长期加剧功率衰减。
方案 5：电路驱动优化，减少发热
很多时候温漂根源来自驱动电路发热。
1. 使用恒流驱动，不要恒压驱动：泵浦 LD 必须高精度恒流源，抑制电流波动带来额外发热；
2. 降低驱动芯片损耗，选用低压降恒流 IC；
3. 增加过温保护：NTC 检测底座温度，温度超过阈值自动降功率，保护模组同时缓解温漂恶化。
## 四、不同场景选型参考
1. 精密光学测量、光谱设备：**TEC 温控 + FBG 泵浦 LD**，最优温漂抑制；
2. 激光雕刻、激光标线、工业定位：FBG 锁定泵浦 + 强化无源散热，性价比方案；
3. 低成本激光指示笔、简易点状激光器：加厚铝散热底座，优化恒流驱动。
## 五、常见踩坑提醒
1. 只加大散热，忽略泵浦波长漂移：环境温度变化时，依旧出现功率漂移；
2. 加装 TEC 但是散热底座太小：TEC 热量散不出去，制冷失效；高低温环境下镜头表面结露，损坏光学元件；
3. 单纯提升泵浦功率补偿温漂：短期看功率达标，长期会加速 LD 老化，寿命大幅缩短；
4. 组装时光学支架拧紧力矩过大：温度变化产生应力，晶体形变，光斑恶化。
## 六、总结
532nm 绿光模组温漂是 DPSS 倍频方案的固有特性，**不存在零成本彻底消除温漂的办法，只能根据产品指标做权衡**。
温漂整改优先排查顺序：散热结构 → 泵浦光源选型 → 晶体固定工艺 → 驱动电路，稳定性要求极高的场景再引入 TEC 主动温控。
做好温漂控制，不仅稳定绿光输出功率与光斑，还能延长激光模组整体使用寿命，减少售后故障率。
