532nm 绿光模组为什么容易烧管？故障根源与全套解决办法
532nm 绿光模组大量应用于激光雕刻、标线定位、舞台灯光、光学指示等领域。很多厂商和工程人员都会遇到一个头疼问题：相比蓝光直接发射的激光模组，**DPSS 结构 532nm 绿光模组更容易烧泵浦激光管**。有的冷机正常，工作一段时间突然无光；有的高低温测试直接烧毁泵浦 LD；还有的批量成品返修率居高不下。
很多人误以为只是管子质量差，频繁更换泵浦二极管，却依旧反复烧管。实际上 532nm 绿光属于倍频固体激光结构，烧毁泵浦 LD 往往是光路、热设计、驱动电路、装配工艺共同引发的连锁故障。本文深度拆解烧管核心原因，并给出可落地的整改方案。
## 一、532nm 绿光模组烧管，核心原理
市面上主流 532nm 绿光采用 DPSS 方案：**808nm 红外泵浦激光二极管 → Nd 增益晶体 → KTP 倍频晶体 → 输出 532nm 绿光**。
我们常说的 “烧管”，烧毁的不是 KTP 晶体，而是前端的**808nm 泵浦激光二极管**。
泵浦 LD 本身非常脆弱，对静电、浪涌、温度、光反馈极其敏感。DPSS 绿光独特的光路结构，会引入普通蓝光模组不存在的额外风险，这也是 532 绿光更容易烧管的根本原因。
## 二、532nm 绿光模组烧管的 6 大常见原因
### 1. 反向光反馈（DPSS 绿光最具特色的致命问题）
KTP 倍频晶体、光学镜片、输出窗口会反射部分红外光，反射光沿着光路原路返回到泵浦激光二极管腔面。
激光二极管腔面耐受光功率能力很弱，一旦有回光射入：
- 轻微回光：光谱紊乱、功率抖动，加速老化；
- 较强回光：腔面瞬间过热，**直接烧毁泵浦 LD**。
>
> 重点：450nm 蓝光直出模组光路简单，回光风险远低于 DPSS 倍频绿光模组，这是 532 绿光烧管高发的首要因素。
### 2. 温升超标，热失控烧毁
泵浦 LD 的阈值电流随温度上升而变大。模组长时间工作发热：
1. 温度升高 → LD 阈值电流上升；
2. 恒流驱动维持设定电流，实际输出功率持续抬升；
3. 热量持续累积，散热跟不上，形成热正反馈；
4. 最终腔面温度超过耐受极限，管子烧毁。
DPSS 模组内部有 LD、Nd 晶体、KTP 多个发热元件，热量叠加，比单管蓝光模组更容易积热。
### 3. 驱动电路浪涌、静电损伤 ESD
泵浦激光二极管属于敏感器件，芯片 PN 结面积很小：
- 上电 / 断电瞬间的电流浪涌；
- 电源纹波过大、电压尖峰；
- 生产装配、测试过程的静电击穿；
哪怕单次极短尖峰电流，不会立刻无光，但会造成**隐性损伤**，短期老化，工作一段时间后烧管。
很多工厂在组装调试时不带防静电手环，静电是批量产品隐性烧管的重要诱因。
4. 光路耦合偏移，局部功率过载
装配时泵浦 LD 耦合到增益晶体的光斑偏移：
- 耦合偏移会降低泵浦吸收效率，大量红外光无法转化为绿光；
- 为达到目标绿光功率，需要拉高泵浦电流；
- LD 长期工作在超额定电流区间，加速失效；
同时光路偏移还会加剧反射回光，双重作用下极易烧管。
5. KTP 晶体失效、红外漏光带来的次生损坏
KTP 晶体老化、温度失配、受潮损伤后，倍频效率大幅下降，大量 808nm 红外光无法转换成绿光。
表现：绿光变弱，红外漏光严重。
很多工程师会直接加大泵浦电流，试图补回绿光功率，LD 长期超负荷运行，很快烧毁。
6. 过温保护缺失
低成本模组为节省成本，省略 NTC 温度检测与降功率保护电路。
一旦散热异常，温度持续升高，没有限流、降功率、停机保护，直接热烧毁泵浦管。
三、532nm 绿光模组防烧管全套解决方案
方案 1：增加光隔离，抑制回光反馈（重中之重）
针对 DPSS 绿光最核心的回光烧毁问题：
1. 在泵浦 LD 与增益晶体之间增加**光隔离器**，阻断反射红外光原路返回泵浦腔面；高稳定性工业模组必备；
2. 所有光学镜片、输出窗口镀增透膜（AR 膜），降低镜片反射率；
3. 光学元件做微小倾斜安装，避免垂直反射，减少回光耦合进光路。
>
> 低成本方案：不增加隔离器的前提下，优化镜片倾角，严格镀膜工艺，但可靠性不如加装光隔离器，适合低功率、短时间工作场景。
方案 2：优化散热结构，杜绝热失控
1. 泵浦 LD 基座采用高导热 7075 铝，减小热阻；LD 与底座之间填充导热硅脂 / 导热垫，减少界面热阻；
2. 腔体分开导热设计：泵浦热源独立散热，避免 KTP、晶体热量传导到泵浦 LD；

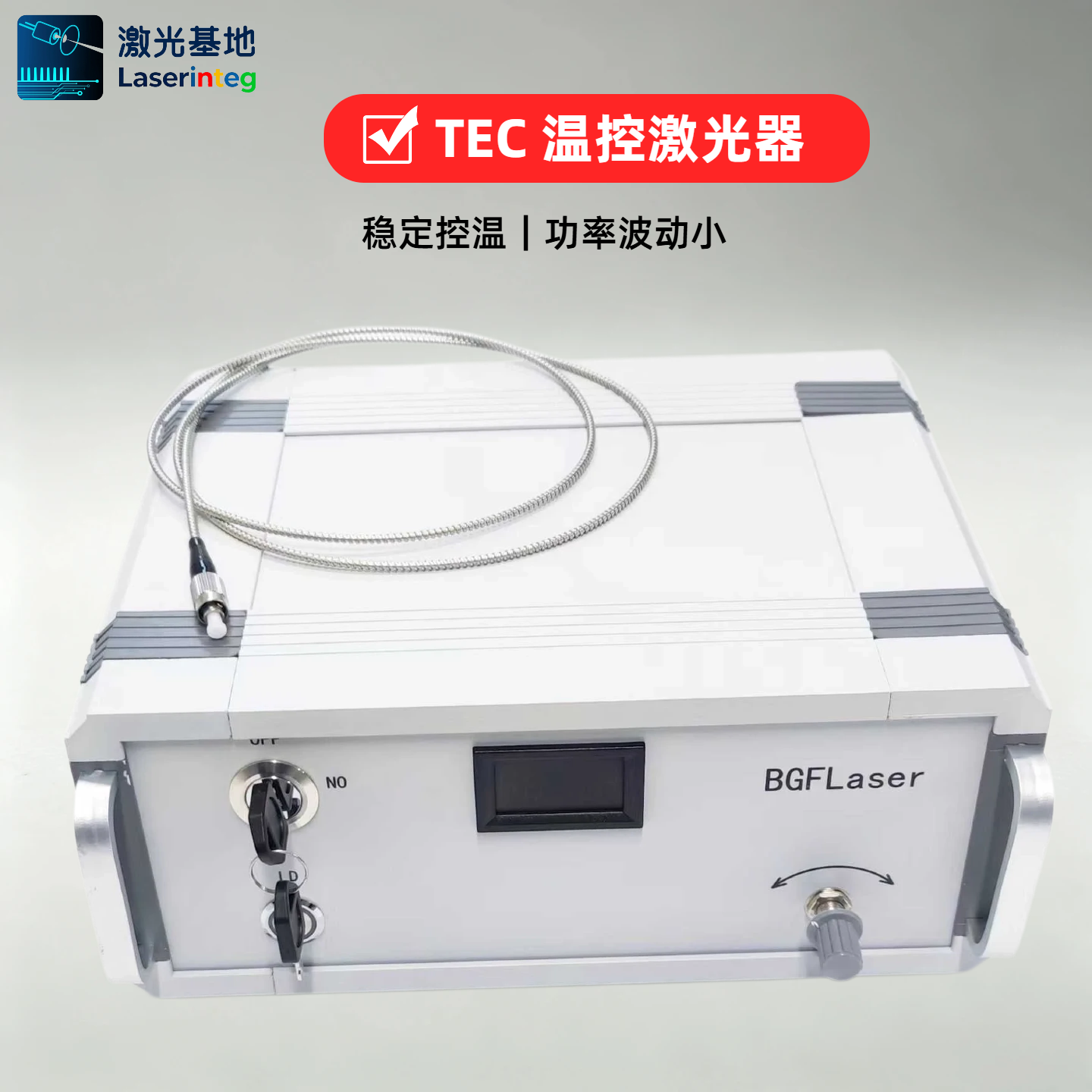

3. 高功率模组增加被动散热鳍片或者温控风扇；精密型号可搭配 TEC 温控稳定泵浦温度，抑制温升漂移；
4. 结构设计避免密闭腔体积热，预留散热通道。
方案 3：升级激光驱动电路，消除浪涌与静电
1. 选用**高精度恒流驱动**，禁止恒压驱动 LD；增加 RC 吸收回路、TVS 管抑制上电浪涌、电源尖峰；
2. 增加 ESD 防护器件，PCB 布局缩短 LD 引线，减少静电感应；
3. 增加 NTC 热敏电阻做温度监测：温度超过阈值自动降电流，严重超温直接切断输出，实现过温保护；
4. 电源输入端增加滤波电容，降低电源纹波。
方案 4：规范光路耦合与装配工艺
1. 耦合调试时，不要盲目加大泵浦电流去弥补绿光功率，优先优化耦合对准；
2. 固定光学元件时控制锁紧力矩，防止温度变化导致结构形变、光路偏移；
3. 生产车间全程 ESD 防静电管控：防静电台垫、防静电手环，器件存放使用防静电袋；
4. 成品老化测试：高温连续老化筛选，提前剔除存在隐性损伤的不良品。
方案 5：晶体选型与防潮保护
1. KTP 晶体做好防潮封装，KTP 易吸潮，受潮会导致倍频效率衰减、红外漏光增加；
2. 模组腔体内部干燥处理，必要时点胶密封，隔绝水汽；
3. 晶体老化后不要强行拉高泵浦电流补偿绿光功率，防止过载烧管。
## 四、快速故障判断：区分烧管类型
1. 上电瞬间直接无光：大概率静电 / 上电浪涌击穿 PN 结；
2. 冷机正常，工作一段时间慢慢无光：温升过高热失控或者回光累积损伤；
3. 震动后功率异常，后续烧管：光路耦合偏移，回光变大；
4. 绿光越来越暗，之后烧管：KTP 晶体受潮失效，红外漏光，泵浦长期过载。
五、常见踩坑点提醒
1. 单纯换更高功率泵浦 LD，不解决回光、散热问题：依旧会烧管，只是寿命稍微延长；
2. 省略光隔离器，直接用于长时间连续工作设备：返修率会很高；
3. 调试时不断加大电流补绿光功率：短期达标，批量产品极易出现早期失效；
4. 忽略 ESD 防护：很多管子是生产时静电造成隐性损坏，客户使用一段时间才失效，很难定位。
532nm DPSS 绿光模组容易烧管，根源是倍频光路带来的**光反馈风险**，叠加泵浦 LD 对温度、电流、静电高度敏感。蓝光单管模组不存在 KTP 倍频光路，因此故障率低很多。
整改优先级：**抑制回光 > 优化散热 > 驱动电路保护 > 装配工艺管控**。低功率间断使用产品可采用镀膜 + 倾斜镜片的低成本方案；工业长时间连续工作场景，建议搭配光隔离器 + 过温保护电路，从根源降低泵浦 LD 烧毁概率，大幅降低售后返修率。
