激光二极管工作原理：从发光机制到 TO 封装结构解析
作为电光转换核心器件，广泛应用于激光雕刻、激光指示、光学传感、光通信、激光照明等领域。很多采购与工程人员只关注波长、功率参数，对内部发光机理、谐振条件、TO 封装结构认知不足，选型、焊接、散热调试时常出现器件早损、光斑异常、功率衰减快等问题。本文从半导体发光底层机制出发，讲解受激辐射原理、谐振腔工作条件，拆解 TO 封装内部构造，分析 PD 监控、FAC 透镜功能，同时梳理使用过程中的常见故障诱因，帮助工程师快速理解激光二极管完整技术逻辑。
## 一、激光二极管基础发光机制：自发辐射与受激辐射
普通 LED 发光依靠**自发辐射**：半导体 PN 结通入正向电流，电子与空穴在有源区复合，随机向外释放光子，光线发散、相位杂乱，没有相干性。
激光二极管本质属于半导体激光器，核心是**受激辐射**。给 PN 结施加正向偏置电压，大量电子、空穴被注入量子阱有源层，形成粒子数反转状态。当外部光子撞击激发态电子，电子跃迁回落，释放出和入射光子**频率、相位、传播方向完全一致**的光子，实现光放大。
仅仅光放大还无法产生激光输出，还需要光学谐振腔提供正反馈。激光二极管芯片天然利用半导体晶体的两个解理面充当反射镜，构成法布里‑珀罗谐振腔。光子在两个镜面之间来回往复振荡，不断激发新的受激辐射，光能量持续累积，当增益大于损耗，达到阈值电流之后，就输出相干激光光束。
>
> 关键区分：
1. 低于阈值电流：主要是自发辐射，类似普通 LED，亮度低，光束散乱；
2. 达到阈值电流：触发受激辐射振荡，输出真正激光；
3. 继续增大工作电流：输出光功率随电流近似线性提升，超过最大额定电流会快速烧毁芯片。
激光二极管输出光束天生不对称，存在快轴、慢轴差异，快轴发散角大，慢轴发散角偏小，这也是大部分激光模组需要搭配准直透镜的根本原因。
## 二、激光二极管核心芯片结构
激光二极管芯片主要分为衬底、n 型包覆层、有源区（量子阱）、p 型包覆层、电极金属层。
1. **衬底**：一般为 GaAs 砷化镓基底，承担机械支撑，导电导热；
2. **包覆层**：限制光子，把光约束在中间有源区域，避免光向外扩散损耗；
3. **有源区量子阱**：这是发光核心区域，电子空穴在这里复合，完成粒子数反转、受激辐射；有源区尺寸直接决定波长、输出功率等级；
4. **上下电极**：提供电流通路，电流均匀注入有源层。
芯片前后两个抛光解理面，前腔面输出激光，后腔面一部分光反射回谐振腔继续振荡。部分型号在后腔面集成感光检测单元，也就是 PD 光电探测器，用来实时采集后腔面光功率。
## 三、TO 封装完整结构深度解析

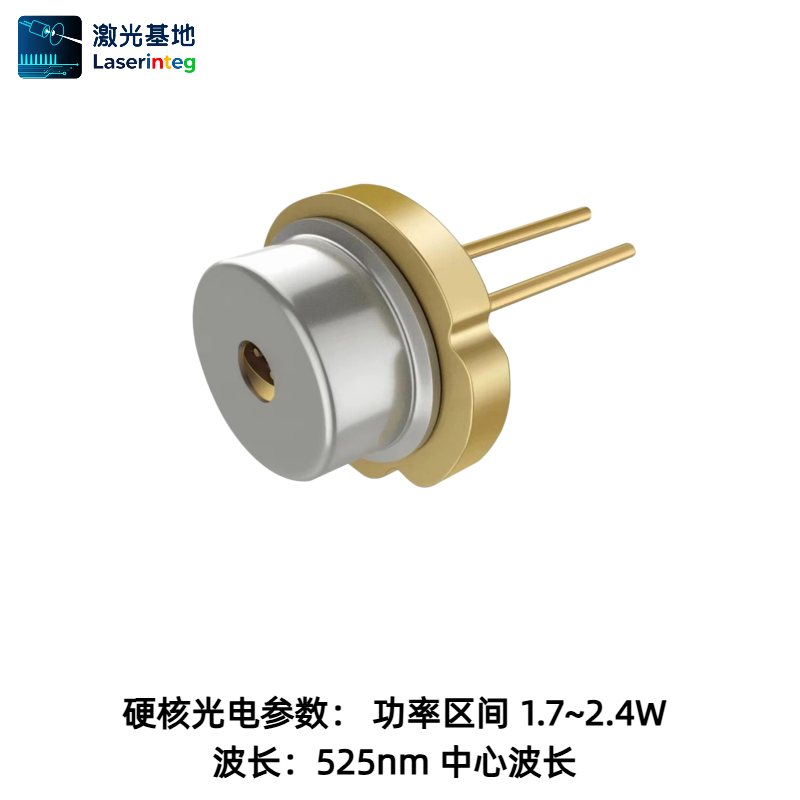

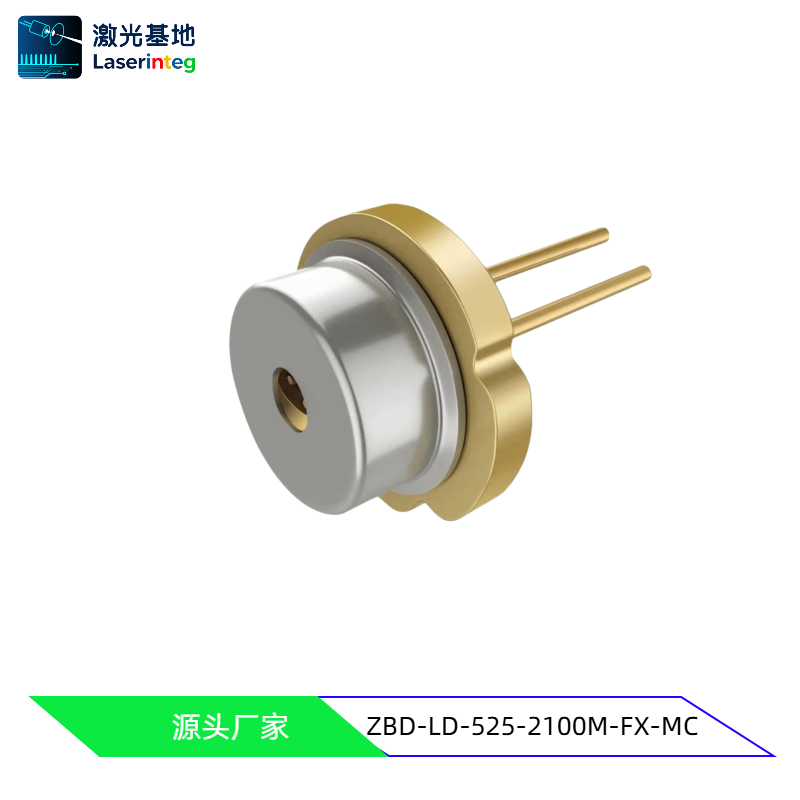

TO 封装是激光二极管最主流封装形式，TO‑38、TO‑56、TO‑9 为市面常见规格，由管座、芯片、热沉、引脚、管帽、窗口镜片组成。
### 1、TO 管座与热沉
金属管座，导热性能优异，激光芯片焊接在热沉基座上。**绝大多数激光二极管损坏根源就是散热不良**。芯片产生热量通过热沉传导到 TO 金属底座，再传导外部散热散热器。如果底座散热接触不良，温升升高，阈值电流漂移，输出功率下跌，严重直接烧蚀有源区。
### 2、芯片与金丝键合
激光芯片烧结固定在热沉，通过金丝键合连接引脚。金丝细小，焊接、震动、热冲击都有可能造成虚焊、断线，器件出现间歇性发光或者完全不亮。
### 3、PD 光电探测器（带 PD / 不带 PD 版本差异）
市场分为带 PD、不带 PD 两类激光二极管。
- **带 PD**：TO 封装内部额外内置光电二极管，对准芯片后腔面，接收后向泄露光。PD 输出光电流大小和激光输出功率成比例。外接驱动电路可以读取 PD 反馈电流，实现 APC 自动功率控制，稳定输出光功率，抑制温度漂移，保护芯片，多用于雕刻模组、工业激光设备。
- **不带 PD**：内部无检测感光元件，只能依靠恒流驱动。环境温度变化时光功率会发生波动，成本更低，多用于简单激光指示类产品。
>
> 注意：PD 只是检测后向光，不参与激光发光，不能直接用 PD 电流等同于输出功率，需要厂商标定换算系数。
### 4、TO 管帽与光学窗口
金属管帽密封管芯，隔绝水汽灰尘，内部封装干燥氮气。顶部玻璃窗口，允许激光透射。部分型号出厂自带集成 FAC 快轴压缩透镜，用来改善光束椭圆问题。
### 5、引脚定义
TO 引脚分为 LD 正极、LD 负极，PD 正极、PD 负极（带 PD 款）。引脚接反瞬间就会击穿 PN 结，器件直接报废，调试接线必须核对引脚定义。
## 四、FAC 透镜在 TO 封装中的作用
原生激光二极管光束是椭圆光斑：快轴发散角度大，慢轴发散角度小，直接输出光斑长条状。
FAC 透镜（快轴准直压缩透镜）会集成封装在 TO 管帽内部，对快轴方向光束压缩准直，输出接近圆形光束。
带 FAC 的激光二极管，光斑质量大幅提升，适合雕刻、精密定位；缺点是成本更高，透镜表面脏污、划伤会直接劣化光束质量。拆装使用时禁止触碰窗口镜片。
## 五、激光二极管工作关键参数解读
1. **阈值电流 Ith**：发生激光振荡的最小电流，温度升高阈值电流上升；
2. **工作电流 Iop**：额定输出功率对应的工作电流；
3. **中心波长**：由量子阱材料决定，常见 405nm 紫光、445nm 蓝光、488nm 天蓝色、638nm 红光、808nm 红外；
4. **最大输出光功率**：器件安全上限，严禁超功率长期运行；
5. **工作温度范围**：高温会加速器件老化，降低使用寿命。
## 六、激光二极管常见损坏原因
1. **过流浪涌冲击**：上电瞬间电流尖峰，击穿 PN 结，是最常见损坏原因，驱动电路需要增加缓启动；
2. **散热不足**：TO 底座散热接触间隙大、导热硅脂涂抹不当，芯片过热加速老化；
3. **静电 ESD 击穿**：半导体激光器对静电十分敏感，装配操作必须做好防静电；
4. **引脚反接**：瞬间反向电压直接损毁芯片；
5. **窗口污染**：灰尘、指纹油污附着窗口，局部吸热，造成镜片炸裂、芯片损伤。
## 七、选型与应用总结
激光二极管依靠 PN 结注入实现粒子数反转，谐振腔光放大完成激光输出。TO 封装把发光芯片、热传导基座、可选 PD 检测单元、光学窗口集成一体。
选型时，除确认波长功率，还需要判断是否需要 PD 反馈；对光斑要求高的场景优先选用集成 FAC 版本。硬件设计上做好防静电、防浪涌、散热设计，才能充分发挥器件性能，延长使用寿命。
