激光二极管 TO‑56 封装是什么？TO‑56 封装全面科普解析
在采购激光二极管时，规格书上经常看到 TO‑56 这个封装参数，很多采购、DIY 爱好者、硬件工程师不清楚 TO‑56 到底代表什么，容易把它当成某一款芯片型号。TO‑56 属于 TO‑CAN 金属气密封装体系中的标准规格，数字 56 代表管座底座直径 5.6mm，不是波长，也不是功率参数。TO‑56 是工业上应用极广的激光二极管封装形态，支持带 PD 监控、不带 PD 两种版本，覆盖可见光、紫外、红外各类激光芯片。本文从定义、内部结构、优缺点、带 PD / 不带 PD 差异、与其它 TO 封装对比、选型要点完整讲解，帮助从业者快速看懂器件规格，减少选型踩坑。
## 一、TO‑56 封装基础定义
TO 全称 Transistor Outline，是晶体管外形金属封装，行业俗称 TO‑CAN 金属罐封装。
**TO‑56，就是底座直径 5.6 毫米的圆柱形金属密封管壳封装**。
>
> 重点：TO‑56≠芯片型号，它只是外壳封装标准。同是 TO‑56 外壳，可以封装 405nm、488nm、520nm、638nm、808nm 等各种波长激光芯片。
整套 TO‑56 器件由管座、金属引脚、激光芯片、（可选）PD 背光监控管、带光学窗口的金属管帽组成。管帽玻璃窗口做增透镀膜，激光光束从窗口向外输出；内部采用激光焊封实现气密性封装，充入惰性气体，隔绝水汽氧气，保护激光芯片腔面，降低长期光衰，提升器件使用寿命。
## 二、TO‑56 内部结构：带 PD 与不带 PD 的核心区别
市面上 TO‑56 激光二极管分为两大版本：**带 PD（带监控光电二极管）、不带 PD**，也是选型最容易踩坑的地方。

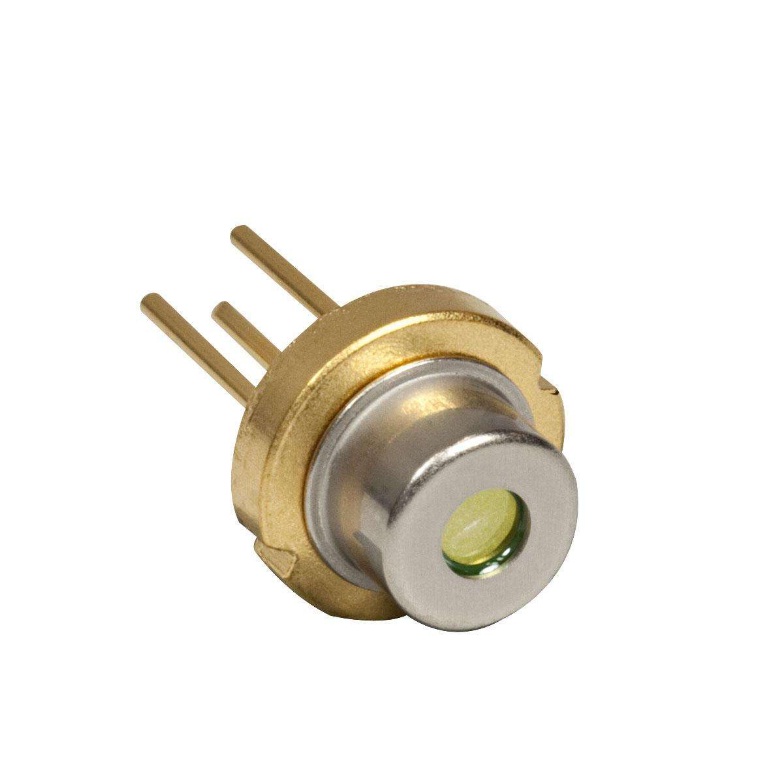

1. **带 PD 的 TO‑56 激光二极管**
内部除激光发射芯片外，额外集成一颗背光检测光电二极管 PD。PD 接收激光芯片背面泄露的光，转化成反馈电流输出。外部驱动电路读取 PD 反馈信号，实现 APC 自动功率控制。
作用：温度升高、器件老化时，自动调节驱动电流，维持激光输出功率稳定。
引脚一般为 3‑4 脚，多出 PD 信号引脚。
适用场景：工业设备、仪器、光通信、医疗设备、需要长时间连续工作，对输出光功率稳定性要求高的设备。

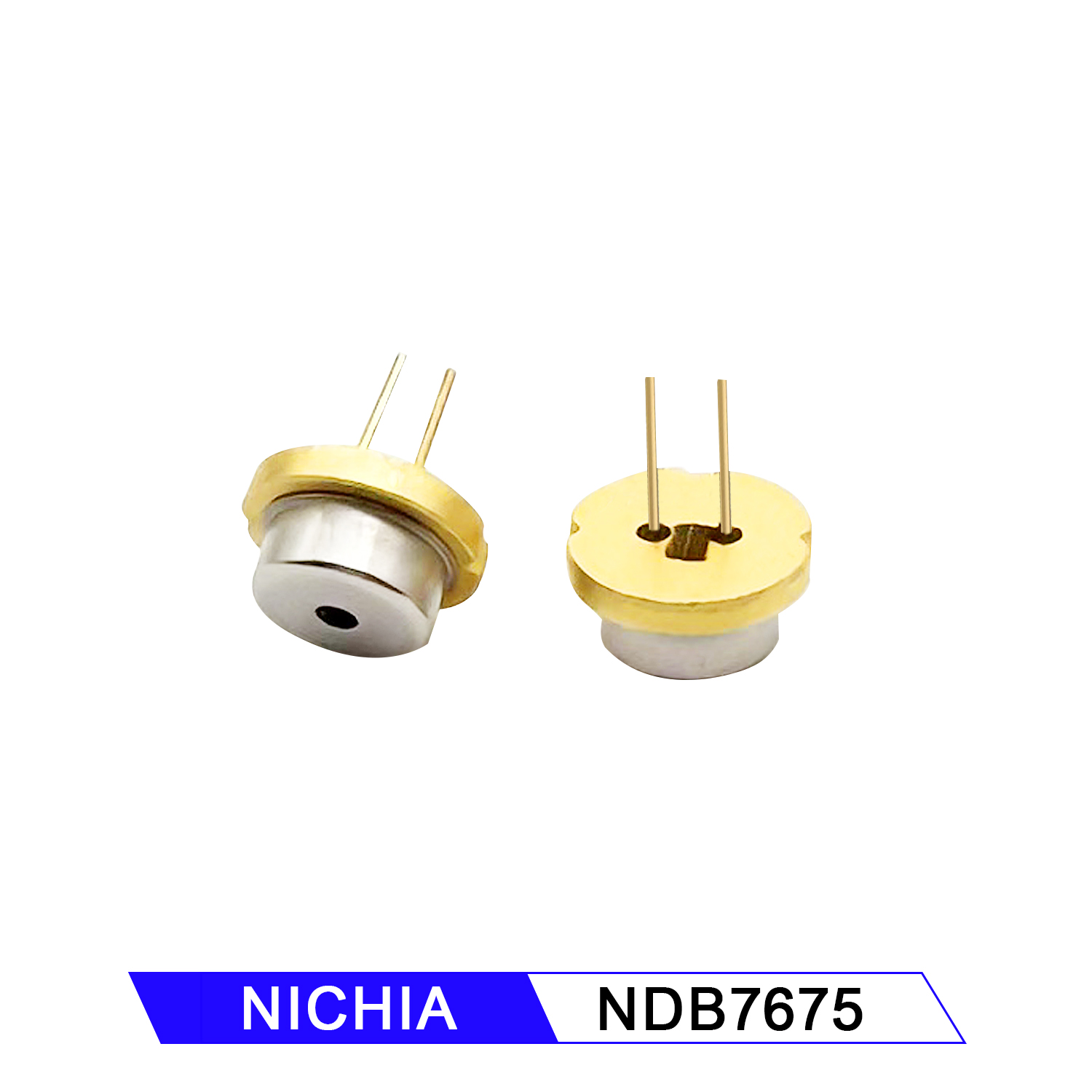

2. **不带 PD 的 TO‑56 激光二极管**
内部只有激光发射芯片，没有背光监控 PD 管。结构简单，成本更低，只能依靠恒流驱动。温度变化、器件老化之后，输出光功率会发生漂移。
适用场景：DIY 实验、激光指示、对功率稳定性要求不高的低成本方案。
>
> 提示：购买 TO‑56 器件，不能只看波长功率，务必确认是带 PD 还是不带 PD，二者驱动电路不能直接互换。
## 三、TO‑56 封装核心优势与短板
### 优势
1. **散热性能优秀**
5.6mm 金属底座热沉面积充足，热阻低，热量快速传导到外部散热体，支持中大功率连续工作，高温环境下结温可控，光功率漂移小，器件寿命更长。
2. **气密性封装可靠性高**
激光焊接密封，隔绝湿气灰尘，芯片腔面不易氧化，适合工业高低温、潮湿等恶劣工况，可长期不间断运行。
3. **标准化通用接口**
引脚定义行业通用，市面上大量配套透镜支架、散热座，采购替换方便，供应链成熟。
4. **兼容丰富波长芯片**
TO‑56 外壳可封装边发射 EEL 激光二极管，也可封装 VCSEL 面发射芯片，覆盖 405nm 蓝紫、488nm 天蓝、520nm 绿光、638nm 红光、808nm 红外等全波段光源。
### 短板
1. 金属外壳体积偏大，不适合极致小型化产品；
2. 带 PD 版本器件成本高于不带 PD 版本；
3. 焊接时需要控制温度与时间，高温容易损伤内部芯片，焊接脚位距离管壳需要预留安全距离。
## 四、TO‑56 与常见 TO 封装简单对比
很多人混淆 TO‑18、TO‑38、TO‑56，数字代表底座直径，尺寸决定散热上限。
- TO‑38：底座直径 3.8mm，体积最小，散热有限，多用于小功率低功耗器件；
- TO‑18：底座 4.6mm，消费级激光笔、小功率指示光源常用；
- TO‑56：底座 5.6mm，散热更强，工业、科研、中大功率光源首选。
简单选型逻辑：功率越高、需要长时间连续点亮，优先选底座尺寸更大的 TO 封装。
## 五、TO‑56 激光二极管主流应用场景
1. **科研仪器设备**：流式细胞仪、荧光检测、光谱设备，488nm 等科研波段大量采用 TO‑56 带 PD 器件；
2. **工业激光模组**：激光雕刻、打标、定位指示、机器视觉光源；
3. **光通信器件**：TOSA 发射组件内部光源；
4. **传感测距**：TOF 测距、机器人避障、扫描扫码；
5. **UV 固化荧光激发**：405nm TO‑56 激光二极管；
6. **医疗检测设备**：体外诊断、生物分析光源模块。
## 六、TO‑56 封装选型避坑要点
1. TO‑56 只是外壳，下单必须确认：波长、输出功率、带 PD / 不带 PD；
2. 带 PD 版本务必搭配支持 APC 自动功率控制的驱动板，只用恒流驱动发挥不出 PD 监控作用；
3. 焊接严格遵守规格书温度参数，避免高温损坏内部芯片与密封结构；
4. TO‑56 外壳金属底座通常会接电气引脚，组装时注意绝缘，防止短路；
5. 不要依靠外壳外观判断器件参数，相同 TO‑56 外壳内部芯片参数千差万别，一切以规格书为准。
TO‑56 是底座直径 5.6mm 的标准金属气密封 TO‑CAN 封装，不是芯片型号。它散热好、可靠性高，分为带 PD 监控和不带 PD 两个版本，广泛用于工业、科研、传感各类激光产品。看懂 TO‑56 封装含义，区分带 PD 与不带 PD 差异，可以大幅减少器件选型、驱动电路调试踩坑。
